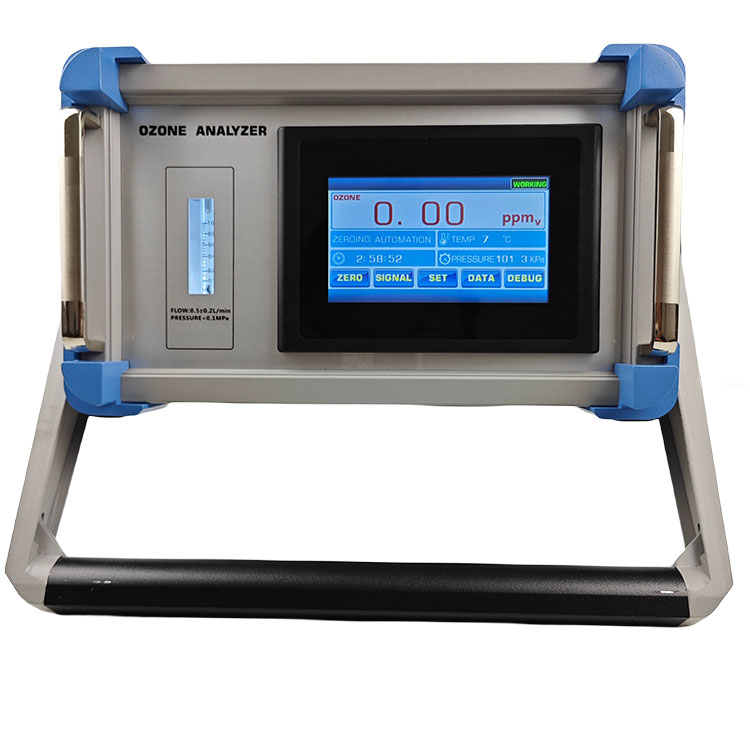

UV ఓజోన్ డిటెక్టర్

PTM600OZ UV ఓజోన్ డిటెక్టర్

సాధారణ వివరణ

UV ఓజోన్ డిటెక్టర్ అనేది గాలి లేదా ఆక్సిజన్‌లోని ఓజోన్ కంటెంట్‌ను కొలవడానికి మైక్రోప్రాసెసర్-ఆధారిత డ్యూయల్ బీమ్ ఫోటోమీటర్ (UV 254 nm).

నమూనా వాయువులోని ఓజోన్ కంటెంట్‌ను అంచనా వేయడానికి UVOZONE డిటెక్టర్ కొలత ఛానెల్‌లోని UV రేడియేషన్, రిఫరెన్స్ ఛానెల్‌లోని UV రేడియేషన్, ఉష్ణోగ్రత మరియు క్యూవెట్‌లోని పీడనాన్ని కొలుస్తుంది.

ఓజోన్ ఎనలైజర్ టచ్ స్క్రీన్ ఆపరేషన్ ఇంటర్‌ఫేస్‌ను కలిగి ఉంది, ఇది నిజ-సమయ ఓజోన్ ఏకాగ్రతను చూపుతుంది. మరియు టచ్ స్క్రీన్ కూడా ప్రెజర్ & టెంపరేచర్ కాంపెన్సేషన్ డిస్‌ప్లేతో ఉంటుంది. అధిక సాంద్రత (g/Nm3) శ్రేణి కోసం, ఇది ఫ్లో ఇన్‌పుట్ యొక్క విధిని కలిగి ఉంటుంది, ఇది నిజ సమయంలో ఓజోన్ జనరేటర్ యొక్క అవుట్‌పుట్‌ను ప్రదర్శిస్తుంది. డిటెక్షన్ ఖచ్చితత్వాన్ని ప్రభావితం చేయకుండా సున్నా డ్రిఫ్టింగ్‌ను నిరోధించడానికి కోర్ కాంపోనెంట్ హై లైట్ ట్రాన్స్‌మిటెన్స్ క్వార్ట్జ్‌తో లాంగ్-లైఫ్ uv లైట్ సిస్టమ్‌ను స్వీకరిస్తుంది. పరికరాలు నిరంతరంగా 24 గంటలు పని చేయగలవని నిర్ధారించుకోవడానికి జీరోయింగ్ చేసినప్పుడు ఓజోన్ ఇన్‌పుటింగ్‌ను మూసివేయాల్సిన అవసరం లేదు.

ఓజోన్ సాంద్రత ఓజోన్ శాతం బరువు (%wt/wt), ఆల్ఫాన్యూమరిక్ డిస్‌ప్లేలో సాధారణ క్యూబిక్ మీటర్ నమూనా గ్యాస్ (g/Nm3) లేదా ppmv (AQ: g/m3 లేదా ppm)కు గ్రాముల ఓజోన్‌లో ప్రదర్శించబడుతుంది. ఆపరేషన్ సమయంలో ఏకాగ్రత యూనిట్ మార్చవచ్చు.

అదనపు సవరించదగిన పారామితులు ఇతరులలో ఉన్నాయి:

ఒత్తిడి ప్రదర్శన యూనిట్ (kPa)

అలారం పారామితులు (అధిక/తక్కువ థ్రెషోల్డ్)

వాహక వాయువు యొక్క స్వభావం: గాలి లేదా ఆక్సిజన్ (PSA సహా)

RS-485 ఇంటర్ఫేస్ పారామితులు

4-20MA  సిగ్నల్ అవుట్‌పుట్

సంస్థాపన మరియు పవర్ కనెక్షన్

నమూనా గ్యాస్ కనెక్షన్ కోసం 6 x 4 mm PTFE గొట్టాలను ఉపయోగించాలి (అభ్యర్థనపై మేము సరఫరా చేస్తాము). నమూనా గ్యాస్ నమూనా గ్యాస్ ఫిల్టర్ ("IN") ద్వారా కనెక్ట్ చేయబడాలి. ఏకాగ్రత కొలత యొక్క సమయం ఆలస్యం ఆధారపడి ఉంటుంది

a) నమూనా వాయువు యొక్క ప్రవాహం రేటు,

బి) ఎనలైజర్‌కు గొట్టాల పొడవు,

సి) గొట్టాల క్రాస్ సెక్షన్ (మేము 6x4 మిమీ గొట్టాలను సిఫార్సు చేస్తున్నాము, ఎక్కువ కాదు!),

d) ఎనలైజర్ యొక్క సమయ ఆలస్యం. సిఫార్సు చేయబడిన ప్రవాహం రేటు .2 నుండి 1 లీ/నిమి సమయానికి 2 నుండి 0.4 సెకనులు 6 x 4 మిమీ గొట్టాల పొడవు 2 మీ.

కింది డ్రాయింగ్‌లు సాధ్యమైన కాన్ఫిగరేషన్‌లను చూపుతాయి:

నమూనా పద్ధతి: సానుకూల ఒత్తిడి నమూనా;

డిస్ప్లే ఇంటర్‌ఫేస్: 4.3-అంగుళాల టచ్ స్క్రీన్ ఆపరేషన్ ఇంటర్‌ఫేస్;

కంటెంట్ ఇంటర్‌ఫేస్: ఓజోన్ ఏకాగ్రత, ఉష్ణోగ్రత, పీడనం;

సహాయక విధులు: ఉష్ణోగ్రత పరిహారం, ఒత్తిడి పరిహారం;

డిస్ప్లే యూనిట్: g/Nm3, mg/NL ఐచ్ఛికం;

డిస్ప్లే రిజల్యూషన్: 0.01g/Nm3;

గ్యాస్ ప్రవాహం రేటు: 0.5L ± 0.2L/నిమి;

ఇన్పుట్ ఒత్తిడి:<0.1MPa;

ఏకాగ్రత లోపం: గరిష్టంగా 0.5% FS;

లీనియర్ లోపం: గరిష్టంగా 0.5% FS;

జీరో డ్రిఫ్ట్:<± 0.3%. FS;

ప్రతిచర్య సమయం: ≤ 1 సెకను;

పర్యావరణ ఉష్ణోగ్రత: -30~80 ℃;

పైప్లైన్ ఇంటర్ఫేస్ పద్ధతి: త్వరిత బిగించడం (స్టెయిన్లెస్ స్టీల్);

బైపాస్ నమూనా వ్యాసం: Φ 6 (6mm * 4mm);

కమ్యూనికేషన్ పద్ధతి: RS-485;

అవుట్‌పుట్ మోడ్: 4-20mA (యాక్టివ్);

విద్యుత్ సరఫరా: 24V DC;

పరిమాణం: 120mm (ఎత్తు) × 160mm (వెడల్పు) × 60mm లోతు;

గమనిక: 1mg/L=1g/m3=467PPM;

ఉచిత వారంటీ: 24 నెలలు (హోస్ట్ కోసం);

ప్రామాణిక కాన్ఫిగరేషన్: వ్యతిరేక తుప్పు ప్రవాహ మీటర్, ఓజోన్ ఎగ్జాస్ట్ డిస్ట్రక్టర్, ఓజోన్ తీసుకోవడం (దుమ్ము) ఫిల్టర్.

ఉత్పత్తి లక్షణాలు:

కొలత లక్షణాలు: జీరో పాయింట్ ఆటోమేటిక్ అడ్జస్ట్‌మెంట్ ఫంక్షన్‌తో పేటెంట్ టెక్నాలజీ, ద్వంద్వ మార్గం అతినీలలోహిత శోషణ సూత్రం, విదేశీ దీర్ఘ-జీవిత అతినీలలోహిత LED కాంతి మూలం, నిరంతర ఆపరేషన్, గుర్తింపు ఏకాగ్రత యొక్క స్థిరత్వానికి భరోసా.

పరీక్ష పద్ధతి: డ్యూయల్ పాత్ UV శోషణ పద్ధతి, దీర్ఘ-జీవిత కాంతి మూల వ్యవస్థ, అధిక కొలత ఖచ్చితత్వం.

కొలత సూత్రం: లాంబెర్ట్ బీర్ చట్టం ప్రకారం, ఫోటోమెట్రిక్ శోషణ సూత్రం ద్వారా ఖచ్చితమైన కొలతలు చేయబడతాయి.

లైట్ సోర్స్ సిస్టమ్: ఫారిన్ లాంగ్-లైఫ్ అల్ట్రా వయొలెట్ లైట్ సోర్స్ సిస్టమ్ (లెన్స్‌తో కూడిన అతినీలలోహిత LED లైట్ సోర్స్), 2 సంవత్సరాల ఉచిత వారంటీతో.

ఉపయోగం: వాటర్‌ప్రూఫ్ ఏవియేషన్ ప్లగ్‌లతో అమర్చబడి, ఇంటి లోపల దీన్ని ఇన్‌స్టాల్ చేసి ఉపయోగించాలని సిఫార్సు చేయబడింది.

లైట్ పూల్ సిస్టమ్: ప్రత్యేక లైట్ పూల్ టెక్నాలజీ, లీక్ ఫ్రీ, అధిక పీడన నిరోధకత మరియు అధిక ప్రవాహ నమూనా గ్యాస్ ప్రభావానికి నిరోధకత.

ఇంటెలిజెంట్ పరిహారం: ఆటోమాతో ఉష్ణోగ్రత మరియు పీడన పరిహారం మరియు ప్రదర్శనలో నిర్మించబడింది

ది స్ట్రక్చర్

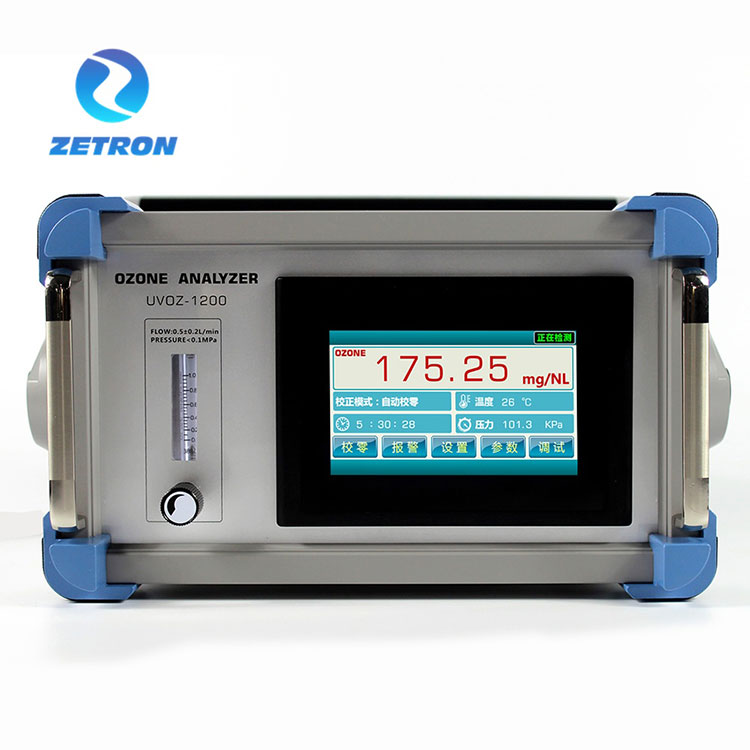

డిస్ప్లే ప్యానెల్ మరియు డిస్ప్లే స్క్రీన్

పవర్ ఇన్‌పుట్, సిగ్నల్ అవుట్‌పుట్, ఓజోన్ ఇన్‌లెట్, ఓజోన్ అవుట్‌లెట్

పవర్ ఇన్‌పుట్:

సిగ్నల్ టెర్మినల్ అవుట్‌పుట్:

కనెక్షన్ మరియు ప్రక్రియ

UV ఓజోన్ డిటెక్టర్, సమాంతర శాఖ నమూనా కనెక్షన్ రేఖాచిత్రం

(గమనిక: ఓజోన్ ఎగ్జాస్ట్ విధ్వంసం పరికరం గుండా వెళ్ళిన తర్వాత ఈ కనెక్షన్ ప్రక్రియను, ప్రత్యేక నమూనాను ఉపయోగించాలని మరియు వాతావరణాన్ని ఎగ్జాస్ట్ చేయాలని సిఫార్సు చేయబడింది.)

UV ఓజోన్ డిటెక్టర్, సిరీస్ నమూనా కనెక్షన్ రేఖాచిత్రం

(గమనిక: ఈ కనెక్షన్ ప్రక్రియను ఉపయోగిస్తున్నప్పుడు, ఓజోన్ జనరేటర్ యొక్క అవుట్‌లెట్ పైప్‌లైన్‌లో ఒత్తిడి స్థిరంగా ఉండాలని గమనించడం ముఖ్యం. అంతర్నిర్మిత ప్రెజర్ ట్రాన్స్‌మిటర్ పరిహారం ఒక నిర్దిష్ట పరిధిలో గుర్తించబడిన ఓజోన్ సాంద్రత విలువను హెచ్చుతగ్గులకు గురి చేస్తుంది.)

మోడల్: UV ఓజోన్ డిటెక్టర్

కొలత పరిధి: 0-300g/Nm3

ఐచ్ఛిక పరిధి: 0-300g/Nm3, 0-100g/Nm3, 0-50g/Nm3;

కాంతి మూలం జీవితకాలం: సుమారు 30000-50000 గంటలు;
